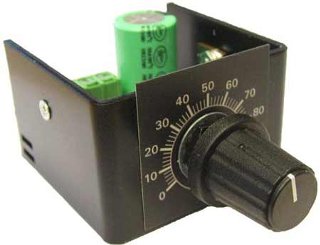

Tekniska data:

• Spænding: 10 – 35 VDC
• Startspænding: 9 V, bryter under 8 V
• Strøm: 15 A kontinuerligt, 30 A peak
• Strømbegrænsning: 0,1 – 20 A
• Thermosikring: 100 °C
• Start/stop: 0-5 s
• PWM frekvens: 2 kHz
• Reguleringshastighed (speed-2): 0 – 5 V = 0 – 100 % PWM
• Regulering: Høj = 4 – 30 V, lav = 0 – 1 V
• Potentiometer regulering: 47 kOhm
• Responstid indgang: 5 ms
• Fejlsignal udgående: Max 30 V/50 mA
• Temperaturområde: – 40-60 °C
• Mål: 42 x 72 x 25 mm
• Vægt: 75 g
• Hastighedsregulering
• Blød start/stop
• Strømbegrænsning
• Digital parameter justering
• Kompakt

Datablad

Teknisk data:
Supply voltage 10-35V
Shut down voltage 8V
Power up voltage 9V
Motor current cont. 4A at 2kHz / 3A at 16kHz mom. 6A ( TaCurrent limit 0.1-6A ( in start max. 8A )
Overtemp. limit 100°C
PWM frequency 2kHz / 16kHz
Analog feedback ranges 0-5V / 0-10V
Control input ranges (position) 0-5,5V / 0-11V / 4-20mA
Positioning potentiometer 10k recom. 22k max.
Input resistor for mA-signal 250ohm (socket on board)
Position out. signal range 0-5V or 0.5 – 4.5V, 0V for FAULT
Digital input levels high =4-30V, low=0-1V
Digital input impedances typ. 47kohm
Limit-FW / -BW and pulse inputs imp. typ 10kohm
COMBIPORT pin.13
– Fault output, NPN, open coll. max 30V / 50mA
– Disable input Uin < 1V ( NPN )
– position output impedance 1kohm
Connectors for motor and supply max. 1mm² cable
Connectors for signals max. 1mm² cable
Operating temp( Ta ) -40…60°C
Dimensions 72x32x25mm
Weight 80g
CE-tested for household and EN-55022B,
industrial environment (EMC) EN-61000-4-3, -4, -5, -6 passed

Datablad

Teknisk data:

• Spænding: 12 – 36 VDC
• Overspændingsbeskyttelse: 39 VDC
• Strømbegrænsning: 0-15 A
• Strømbegrænsning med 0-5 V signal: 0-5 V (0-5 A)
• Overophedningsbeskyttelse: 120° C
• Spændingstab: 0,8 V ved lm = 10 A
• Spændingsregulering: 0-10 V (0-5 V justerbart)
• Potentiometer regulering: 2-10 k
• Spændingsregulering ud: 5 V (max 10 mA)
• Hall-effekt sensor ud: 6,5 V
• Digital regulering: ”Høj” @ Uin = 3-30 V
• Digital regulering: ”Lav” @ Uin = 0-1 V
• Regulering indgående impedans: 10 K (iflg. nettet skal impedans måles i Ohm)?`
• Mål: 89x73x25 mm
• Vægt: ca. 130 g
• 60° eller 120° kommutering
• ± 10 V styringssignal
• Regulerbar strømbegrænser
• Høj virkningsgrad
• Hall sensor
• Bremse
